Jeoteknik Saha İnceleme örneklemesi için U100 örnekleme sistemleri
Jeoteknik Saha İncelemesi ve Toprak Örneklemesi için U100 örnekleme sistemleri

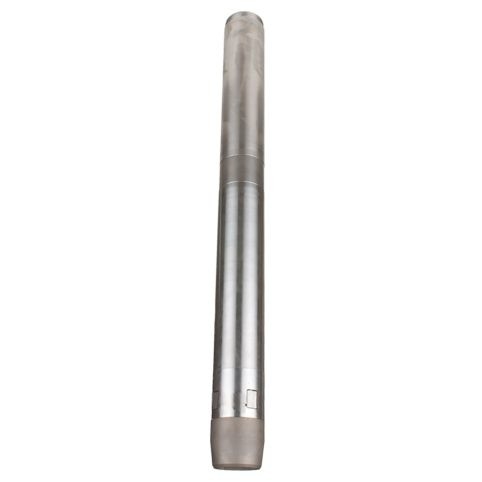

U100 örnekleme sistemleri
Bu ekipman, kil ve diğer yumuşak oluşumlarda numune almak için tasarlanmıştır.Numune tüplerinin her biri 18" uzunluğundadır ve U100 sürücü kafası (çan muhafazası) takılı kayan bir çekiç kullanılarak zemine çakılır.Tahrik kafası, zemine sürülürken numune tüpünün üst kısmından havanın salınmasına izin veren bir bilyeli valf içerir.
Ürün Açıklaması
Bu ekipman, kil ve diğer yumuşak oluşumlarda numune almak için tasarlanmıştır.Numune tüplerinin her biri 18" uzunluğundadır ve U100 sürücü kafası (çan muhafazası) takılı kayan bir çekiç kullanılarak zemine çakılır.Tahrik kafası, zemine sürülürken numune tüpünün üst kısmından havanın salınmasına izin veren bir bilyeli valf içerir.
Şu anda iki tür numune alma sistemi üretilmektedir:
standart sistem
Alüminyum veya kadmiyum kaplı çelik numune tüplerinden, isteğe bağlı bir çekirdek yakalayıcıdan ve sertleştirilmiş bir tahrik pabucundan oluşur.Tahrik pabuçları düz veya tırtıklı kenarlı olarak temin edilebilir.Numune tüpleri için plastik geçmeli kapaklar veya vidalı alüminyum kapaklar ve uzun süreli saklama için özel bir sızdırmazlık mumu sağlanabilir.
Plastik astar sistemi
Çıkarılabilir bir plastik astar, isteğe bağlı bir çekirdek yakalayıcı, bir ara halka (yalnızca çekirdek yakalayıcı ile kullanılır) ve kasası sertleştirilmiş bir tahrik pabucu içeren çelik bir gövde borusundan oluşur.Plastik gömlekler için plastik geçmeli kapaklar sağlanır.
| Tip | Maks. Dış Çap * | dak.Kimlik* (mm) | Alan Oranı |
| Standart Sistem | 118.6 | 104.4 | %29 |
| Plastik astar Sistemi | 123.8 | 101.6 | %48 |
2 kayıttan 1 ile 2 arası gösteriliyor
* Kesme pabucu üzerinde ölçülen boyutlar
Lütfen şemaya bakın.
standart sistem
1. Numune tüpü (kadmiyum kaplı çelik veya alüminyum).
2. Çekirdek Avcısı (isteğe bağlı)
3. Kesme pabucu (düz veya tırtıklı kenar)
Plastik astar sistemi
4. Çelik gövde borusu (plastik astarı çevreleyen).
5. Çekirdek Avcısı (isteğe bağlı)
6. Ara halkası
7. Kesme pabucu (düz veya tırtıklı kenar)
