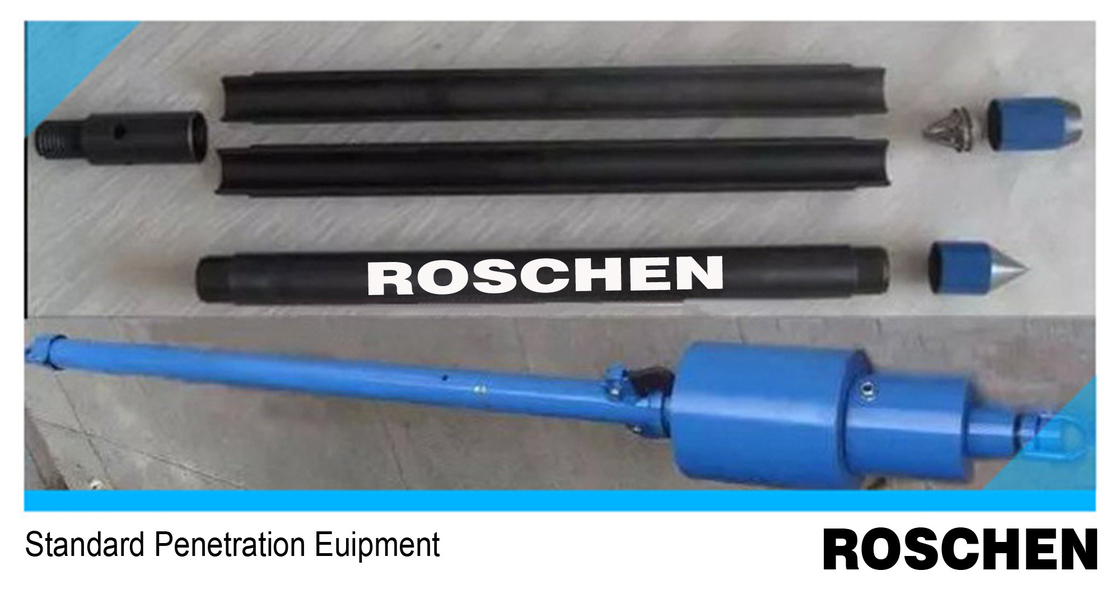

SPT ROYOND POON SAMBLING için Raymond Spoon örnekleme cihazı

SPT ROYOND POON ASSY

Bölünmüş Kaşık Örnekleme


SPT ROYOND POON ASSEMBLY

Raymond Spoon örneklemeci


Standart Raymond kaşığı bölünmüş tüp montajı 50.8 mm O.D x 36 mm I.D. ölçüyor. Sadece bölünmüş tüpün uzunluğu 610 mm. Toplam uzunluğu 852mm

Toplam ağırlık 7 kg.


EN8'den üretilen kesme ayakkabısı, en iyi aşınma direnci (+/- 52 HRC) sağlamak için özel olarak sertleştirilmiş ve ısıtılmıştır.

Üstteki standart iplik BWY, BW, BWJ kutusu.

SPT Çekiç


SPT Çekici, Standart Penetration Test (SPT) veya Cone Penetration Test (CPT) için gerekli olan bölünmüş boru örnekleme cihazını veya koni montajını çalıştırmak için tasarlanmıştır.

Çekiç, ağırlığın tam olarak 750 mm'lik bir serbest düşüşü sağlayan toplama ve kendiliğinden çıkış mekanizması ile birlikte 63,5 kg ağırlığında bir kaydırma ağırlığından oluşur.

İç şaft, ağırlığın minimum dirençle düşmesine izin veren ve ağırlığın tırnağa kare vurmasını sağlayan bir kılavuz olarak çalışır.

Kova tabanında B ¢ kutu bağlantısı vardır ve B pin ¢ BWY pin bağlantısı ile sağlanır.

Çekiç, çekici kullanılmadığında veya taşıma sırasında kaydırılabilir dış koltuğu iç kılavuz çubuğuna bağlayan bir güvenlik çapraz bult ile temin edilir.

Çekicinin toplam uzunluğu uzatılmamış 2320 mm (koplama olmadan) ve uzatıldığında 3070 mm (koplama olmadan).

1Göz kaldırıyor.
2. Dış tüp
3Çayırlı ayak kaldırmak.
4- Sürüş ağırlığı.
5. Rehber çubuğu
6Kırbaç.
7- Güvenlik kilidi.
