Standart Split Kaşık Sampler Toprak Örnekleme Araçları / Toprak Test Cihazları
SPT Örnekleyici
Split Kaşık Sampler
SPT Split Tüp Örnekleyici
Standart Penetrasyon Test Örnekleyici
Litolojik açıklama ve kimyasal analiz için "Split Kaşık Sampler 2"
Split Namlu Toprak Örnekleyici
SPT Örnekleyici
Split Kaşık
SPT Örnekleyici
Split Kaşık Sampler
Standart Penetrasyon Testi (SPT)
Standart Penetrasyon Test Örnekleyici
Geoteknik araştırma
Standart penetrasyon Testi
Standart Penetrasyon Testi (SPT)
Standart penetrasyon testi (SPT), toprağın geoteknik mühendisliği özellikleri hakkında bilgi sağlamak için tasarlanmış bir in-situ dinamik penetrasyon testidir. Test prosedürü, İngiliz Standardı BS EN ISO 22476-3, ASTM D1586 ve Avustralya Standartları AS 1289.6.3.1'de açıklanmıştır. SPT testi ve prosedürünün ayrıntılı bir açıklaması geoteknik veriler üzerinde bulunabilir.
Prosedür:
Test, 50 mm'lik bir dış çapa ve 35 mm'lik bir iç çapa ve yaklaşık 650 mm'lik bir uzunluğa sahip kalın duvarlı bir numune tüpü kullanır. Bu, bir sondaj deliğinin tabanında, 760 mm'lik (30 inç) bir mesafe boyunca düşen bir 63.5 kg (140 lb) ağırlıktaki bir sürtünme ile darbeler vasıtasıyla zemine sürülür. Numune tüpü 150 mm zemine sürülür ve daha sonra tüpün her 150 mm'ye (6 inç) kadar nüfuz etmesi için gereken darbe sayısı, 450 mm (18 inç) derinliğe kadar kaydedilir. İkinci ve üçüncü 6 inçlik penetrasyon için gereken darbe sayısı toplamı "standart penetrasyon direnci" veya "N-değeri" olarak adlandırılır. 50 darbenin 150 mm (6 in) aralığından ilerletmek için yetersiz olduğu durumlarda, 50 darbe sonrası penetrasyon kaydedilir. Darbe sayısı, zeminin yoğunluğunun bir göstergesidir ve birçok ampirik jeoteknik mühendislik formülünde kullanılır.
Amaç:
Testin ana amacı, bozulmamış numunelerin elde edilmesinin neredeyse imkansız olduğu kum ve çakıllar gibi granül birikintilerin nispi yoğunluğunun bir göstergesini sağlamaktır. Testin büyük değeri ve yaygın kullanımının ana nedeni, basit ve ucuz olmasıdır. Elde edilebilecek toprak mukavemeti parametreleri yaklaşık değerlerdir, ancak çakıl, kum, silt, kil içeren kum veya çakıl ve zayıf kaya gibi yeterli kalitede sondaj numunelerinin elde edilmesinin mümkün olmadığı zemin koşullarında yararlı bir kılavuz oluşturabilir. Bozulmamış numunenin kalitesinin, örneğin çok siltli veya çok kumlu killerin veya sert killerin şüphelendiği durumlarda, mukavemet kontrol etmek için örneklemeyi standart penetrasyon testleri ile değiştirmek genellikle avantajlıdır. Numunelerin kabul edilemez bir şekilde bozulduğu tespit edilirse, plaka testi gibi mukavemeti ölçmek için farklı bir yöntemin kullanılması gerekli olabilir. Test, yeraltı suyu seviyesinin altındaki granüllü topraklarda gerçekleştirildiğinde, toprak gevşetilebilir. Bazı durumlarda, örnekleyiciyi belirtilen mesafenin ötesinde sürmeye devam etmek ve gerektiğinde daha ileri delme çubukları eklemek faydalı olabilir. Bu standart bir penetrasyon testi olmasa da ve bu şekilde kabul edilmemesine rağmen, en azından standart testin gösterebileceği kadar mevduatın gevşek olup olmadığı konusunda bir gösterge verebilir.
SPT sonuçlarının yararlılığı, toprak tipine, en yararlı sonuçları veren ince taneli kumlara, makul kumlu ve oldukça yararlı sonuçlar veren siltli kumlara ve toprak ve çok topraklı topraklara bağlıdır, bu da gerçek toprağı çok zayıf bir şekilde temsil eden sonuçlar verir. koşullar. Batı Birleşik Devletleri gibi kurak bölgelerdeki topraklar doğal sementasyon sergileyebilir. Bu durum genellikle standart penetrasyon değerini arttıracaktır.
SPT, Harry Seed, T. Leslie Youd ve diğerlerinin yaptığı araştırmaya dayanarak, bir kum tabakasının deprem sıvılaşmasına yatkınlığının ampirik olarak belirlenmesi için sonuçlar sağlamak için kullanılır.
Standart Penetrasyon Ekipmanları
Standart Penetrasyon Testinin (SPT) BS 1377: Bölüm 9: 1990'a göre yürütülmesi için. Otomatik Yol Çekiç, SPT Tahrik Çubukları ve Bölünmüş Tüp Örnekleyici birlikte çalışır.
Tam set Standart Penetrasyon Cihazının temel çalışması aşağıdaki çizim şovları gibidir.
Malların tanımı:

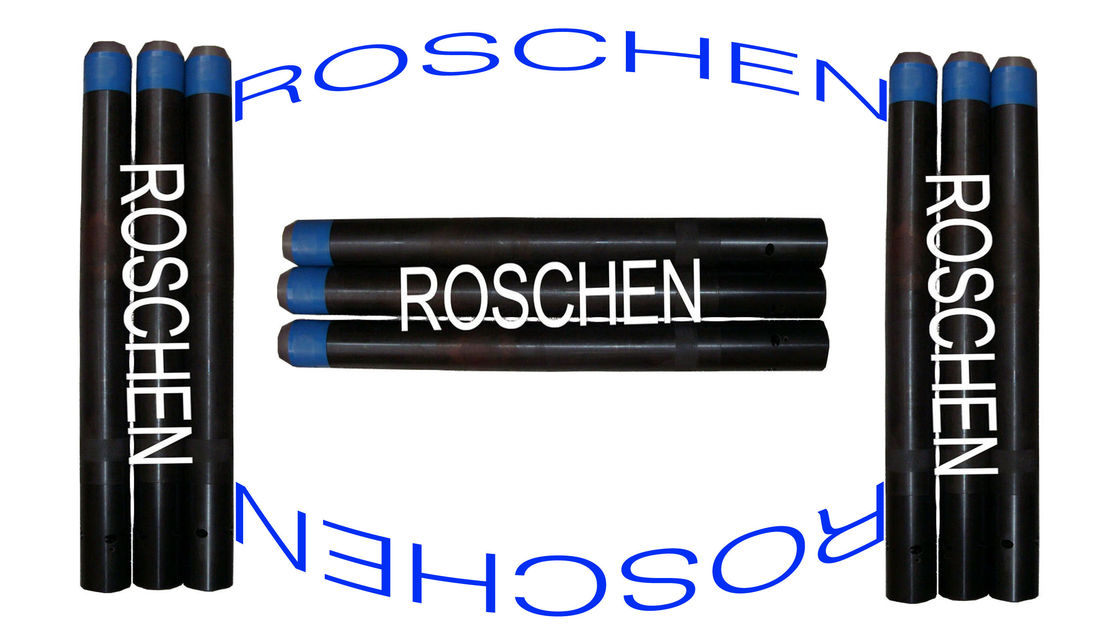

SPT Bölünmüş Tüp Örnekleyici, Standart Penetrasyon Testini (SPT) yapmak içindir. BS 1377: Bölüm 9: 1990'a göre üretmekteyiz. Top bilyeli valf adaptörü, bir çift Split kaşık ve açık SPT ayakkabısı komple bir SPT Sampler seti oluşturur. Hem plastik tip hem de çelik tipi sepet tutucular mevcuttur. Küresel valf adaptörü, örnekleyici sondaj deliğinden çekildiğinde örnekleyiciden dışarı yıkanmasını önler. 60 derecelik bir burun konisi ve 60 derece noktalı uzun katı çubuk da mevcuttur. Üst adaptördeki vida bağlantısı, örnekleyiciyi sürmek için kullanılan matkap çubuklarının tipine bağlıdır, ancak en çok 1.1 / 2 "BS Whitworth, NWY Çubuk, BW veya AW Çubuğudur.
Bileştirme, kompozisyon:
Split Kaşık Örnek Kaşık Başı, Split Tüp, SPT Adaptörü, SPT Ayakkabı, Sepet Tutucu oluşturur.
Özellikler:
Standart Split Tüp Örnekleyici 2 "(50,8 mm) OD x 1.3 / 8" (34,9 mm) Kimlik x 18 ”(457 mm) / 24" (610 mm) uzunluğundadır. Ağır sürüş koşulları için, Ağır Hizmet "Tuflok" tasarım mevcuttur.
