U100 Örnekleyiciler
Müşterinin test gereksinimlerine uyması gereken numunenin kalite sınıfı, kullanılan numune kategorisini belirlemelidir” (BS5930:2015 Ch20.1).Uygun olması için uzunluk-çap oranının 1:20'den az olması gerekir.
U100 Serisi, seçimlerine bağlı olarak BS EN ISO 22475-1 ve Eurocode 7'ye göre sınıf 1, 2 ve 3 numune sağlayan birkaç bileşen içerir.
İnce zeminlerde örselenmemiş numune alma, mukavemet ve sertliği test etmek için numunelerin alınmasına izin vermek için aşağıdaki aletler kullanılarak genellikle uygulanabilir.
Üç tip numune alma sistemi aşağıdaki gibidir:
1. U100 Standart sistemi (OS-TK/W)
2. U100 Plastik astar sistemi (OS-TK/W)
3. U100T Sistemi (OS-T/W)
Özellikler:
| Tip | Maks. Dış Çap * | dak.Kimlik* (mm) | Alan Oranı |
| Standart Sistem | 118.6 | 104.4 | %29 |
| Plastik astar Sistemi | 123.8 | 101.6 | %48 |
2 kayıttan 1 ile 2 arası gösteriliyor
* Kesme pabucu üzerinde ölçülen boyutlar
Lütfen şemaya bakın.

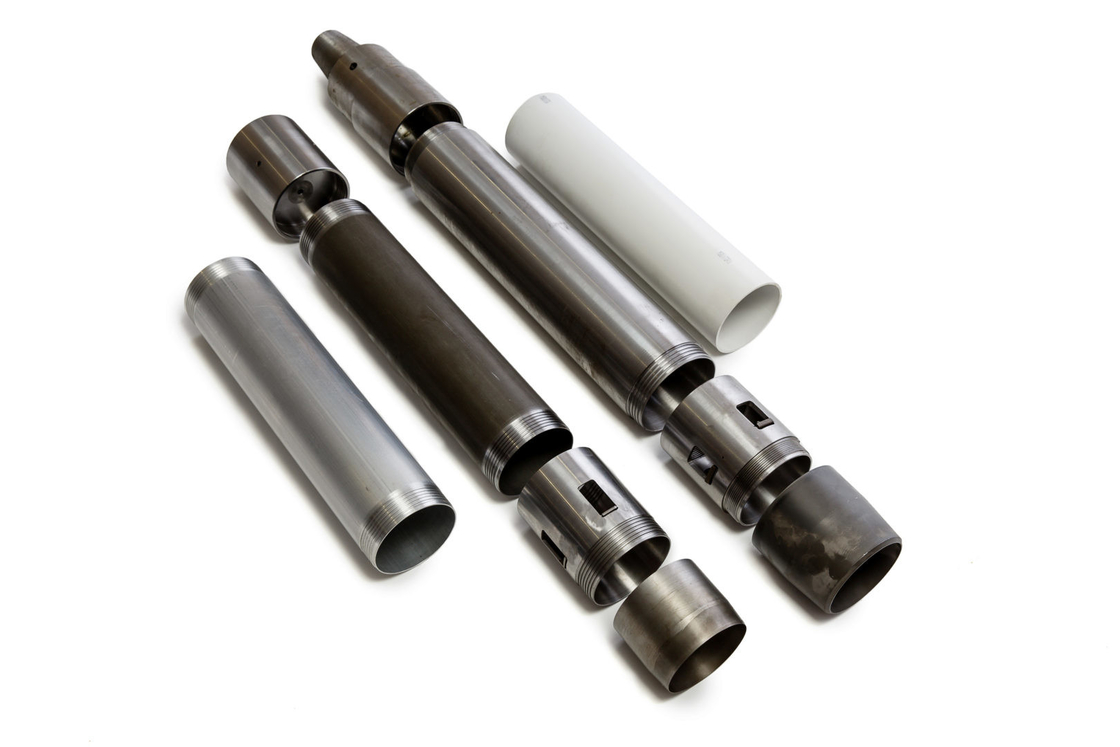

Standart sistem:
1. Numune tüpü (kadmiyum kaplı çelik veya alüminyum).
2. Çekirdek Avcısı (isteğe bağlı)
3. Kesme pabucu (düz veya tırtıklı kenar)
Plastik astar sistemi
4. Çelik gövde borusu (plastik astarı çevreleyen).
5. Çekirdek Avcısı (isteğe bağlı)
6. Ara halkası
7. Kesme pabucu (düz veya tırtıklı kenar)
