U100 NUMUNE ALICI
Jeoteknik Saha İncelemesi ve Toprak Örneklemesi için U100 Sampler sistemi
Jeoteknik Saha Etüdü ve Zemin Örneklemesi
Son zamanlarda Kompakt Hafif Delme ve Numune Alma Makineleri çok popüler hale geldi.
Birkaç şirket, aşağıdakiler dahil olmak üzere mükemmel kompakt toprak numune alma makineleri üretmektedir:
Bu zemin delme ve numune alma yöntemi için U100 Numune Alma Ekipmanı, 4×4 bir aracın arkasındaki bir römorka veya bir panelvanın içine hızla yerleştirilebilir.
Genel olarak lastik paletli makineler, uygun koşullarda bu derinlik önemli ölçüde artırılabilse de, genellikle yaklaşık 10 mtr'lik derinliklere kadar alanın altındaki tabakaların iyi kalitede temsili örneklerini alırken minimum yüzey hasarına neden olacak şekilde bir alan etrafında hızla hareket edebilir.
Jeoteknik Keşif Hizmetleri, bu işi, 50 mtr'ye kadar karot dahil olmak üzere ana kayaya nüfuz etmeyi sağlayan bir döner matkap kafası ile hızla değiştirilebilen bir darbeli çekiçle donatılmış makineler kullanarak gerçekleştirir.
Bu tür sığ zemin araştırmalarında kullanılmak üzere bir dizi kesme ve numune alma aleti tasarlanmıştır.
Beton Karot Kovanları
Birçok şantiyede, araştırılacak zemine erişmek için beton veya asfalt ve diğer insan yapımı malzemeleri kesmek gerekir.Bunun için bir beton kesme/karot alma tamburu kullanılır ve betonarme dahil en sert malzemeleri kolayca kesebilen elmas emdirilmiş pabuçlu bir borudan oluşur.Borunun üst kısmı, ucu soğutmak ve matkap kesimlerini temizlemek için su enjeksiyonu için bir su fırdöndü ile donatılmıştır.
Pencereli ve Penceresiz Numune Alma Tüpleri
Pencere örnekleme tüpleri genellikle 1mtr – 2mtr uzunluğundadır.Ön kenarlarında bir kesme pabucu ve yanlarında numuneye doğrudan erişim sağlayan yuvalar veya pencereler bulunur.Düşen ağırlık veya hidrolik çekiçle zemine sürülürler.Örnekleme sırasında, çökmekte olan katmanları stabilize etmek gerektiğinde kaplama ilerletilir.
Diğer benzer numune alma tüplerinin pencereleri yoktur (penceresiz), ancak bütünlüğü korumak için kapatılabilen ve daha sonra laboratuvarda uzunlukları boyunca kesilerek açılabilen çıkarılabilir şeffaf plastik astarları vardır; araştırılan site.
Bu tür zemin araştırması sırasında diğer jeoteknik bilgiler toplanabilir.
BS1377B'ye göre Standart Sızma Testleri (SPT)
30" (0,8 metre) düşen 140 pound (64 kilogram) ağırlık kullanarak standart bir numune kaşığı 1' (0,3 metre) sürmek için gereken darbe sayısını sayarak yerinde toprağın sıkılık derecesini tahmin etmeye yönelik bir test.
Dinamik Araştırma (BS 1377 Bölüm 9)
Bu test, toprağın penetrasyon direncini belirlemek için yapılır ve 300 mm'lik bir mesafe boyunca ve dakikada 20 ila 60 vuruş hızında bir örs üzerine bir çekicin düşürülmesini içerir.Örs, bir deliğin tabanındaki tabakalar üzerinde duran sondaya sert çubuklar aracılığıyla doğrudan bağlanır.Darbeler, her 100 mm'lik penetrasyon için sayılır ve kaydedilir.

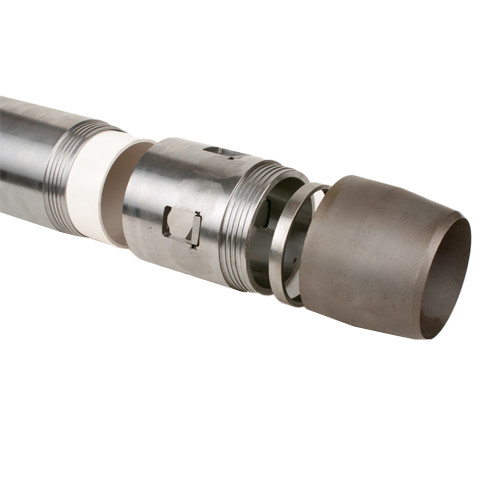

U100 Örnekleme
Bu, bir numune alma tüpünün zemine (genellikle kil tipi malzeme) çakıldığı bir numune alma yöntemidir.Numuneler, tüp deliğin tabanından kaldırıldığında kavrayan tabandaki parmaklar tarafından tüpte tutulur.U100 numune alıcılar için çeşitli sistemler vardır – U100 Standart Sistem, U100 Plastik Astar Sistemi ve U100 İnce Duvar Sistemi.
