U100 (U4) ve U70 Örnekleyiciler - çoğu toprakta ve bazı zayıf kayalarda bozulmamış numuneler elde etmek için kullanılır.U100 örnekleyici, nominal 100 mm (4") çapında bir örnek verir ve U70, nominal 70 mm çapında bir örnek verir.

U100 Numune Alma Sistemleri

Bu ekipman, çoğu toprakta ve Tebeşir ve Marl gibi bazı zayıf kayalarda örselenmemiş numuneler almak için tasarlanmıştır.Örnekleyici, yaklaşık 450 mm (18") uzunluğunda, nominal 100 mm (4") çapında bir toprak çekirdeği üretir.


Ekli kesme pabucu ile numune tüpü, Kayar Çekiç vasıtasıyla zemine çakılır.


Sürgülü Çekiç ile Numune Tüpü arasına bir Tahrik Kafası (veya Çan Muhafazası) sığar ve bir "aşırı hız alanı" ve bir küresel vana içerir.Küresel vana, boru zemine sürülürken havanın serbest bırakılmasına izin verir.


İki tür U100 örnekleme sistemi yaygın olarak kullanılmaktadır:


Standart Sistem

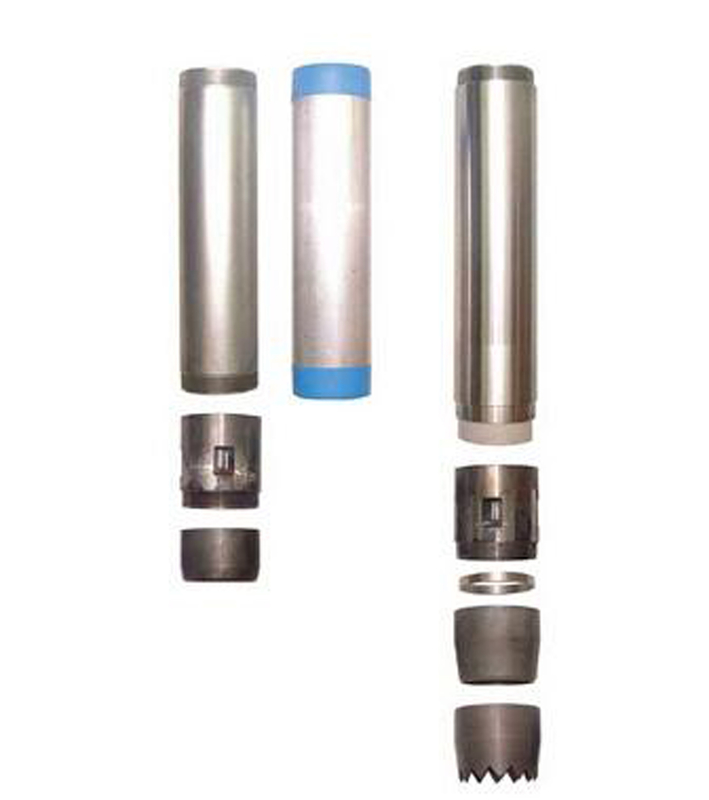

Çelik veya Alüminyum Numune Tüpü, Kesme Pabucu ve isteğe bağlı Corecatche Kesme pabuçlarından oluşur, dış yüzeyi sertleştirilmiştir ve düz veya tırtıklı bir kenara sahip olabilir.Numune tüplerine uyacak şekilde Plastik veya Alaşımlı Uç Kapakları mevcuttur ve numunelerin uzun süreli saklanması için özel bir Kapatma Balmumu kullanılır.

Plastik Liner Sistemi
Değiştirilebilir bir Plastik Astarı çevreleyen çelik bir Gövde Borusundan oluşur.Düz veya tırtıklı Kesme Pabuçları, Gövde Tüpünün tabanına ve isteğe bağlı bir Corecatcher ve Ara Halkaya (bir Corecatcher kullanıldığında gereklidir) takılır.Plastik uç kapakları, plastik gömleklere uyacak şekilde mevcuttur.

Plastik Astarların kullanılması, numune alma ve saklamanın toplam maliyetini azaltsa da, kesme pabucu zorunlu olarak daha kalındır ve bu nedenle Standart Sistem ile karşılaştırıldığında numune önemli ölçüde daha fazla örselenmiştir.


Her iki sistem için, iki veya daha fazla numune tüpünü seri olarak birleştirmek için Konnektörler mevcuttur.
