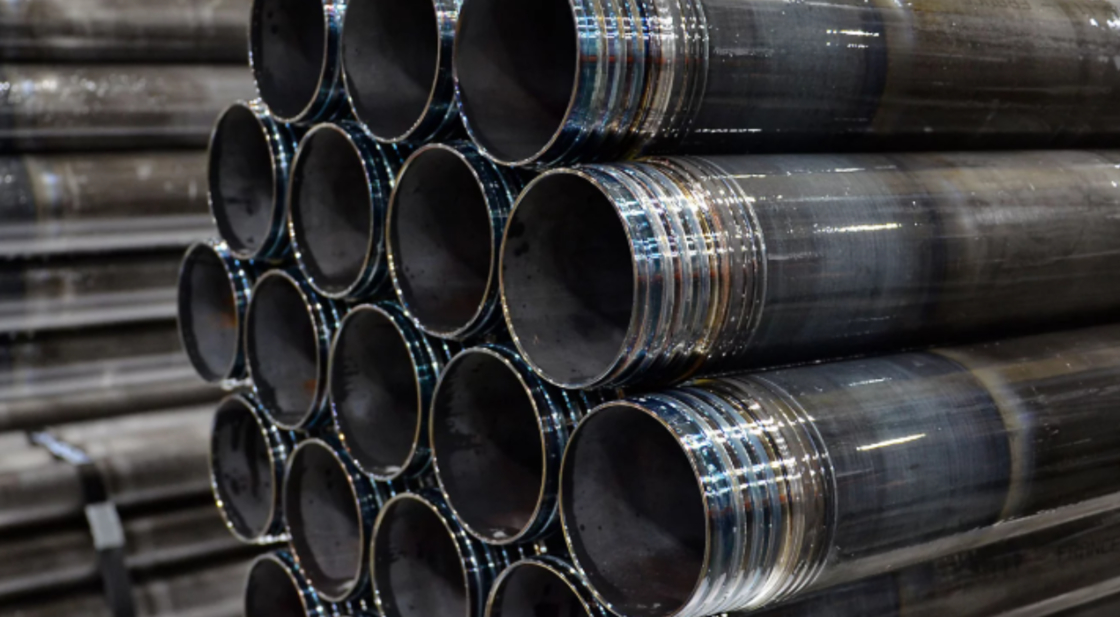

Geotermal ve Elmas çekirdeği sondajı için kablolu sondaj çubukları
Matkap çubukları
Endüstri standardı B, N, H ve P-HD boyutlarında mevcut olan ROSCHEN matkap çubukları, sondaj gereksinimlerinize uygun olarak hem 1.5m hem de 3m uzunluğunda gelir.Çeşitli konteyner ağırlıkları ve boyutları ile mevcut.
Jeotermal ve çekirdek sondaj çubukları
ROSCHEN'de, endüstri lideri uzmanlığı, üst düzey ürünleri ve gelişmiş teknikleri birleştirerek keşif sondajında benzersiz bir teklif sunuyoruz.Standart kablo hattı çubuklarımız kablo hattı sondajı için küresel standarttır.Yenilikçi mühendislik ve en son üretim ile, ROSCHEN, piyasadaki değişen talepleri hassasiyet ve performansla karşılıyor.
Kablolu sondaj çubuklarının özellikleri:
. Global Standart
- Kesinlik mühendisliği.
Piyasa odaklı tasarım
. Daha iyi delik istikrarı
Avantajları:
Yüksek hassasiyetli alaşım borular
1- Dikişsiz yüksek kaliteli alaşımlı çelikten yapılmış.
2Kesinlikle kontrol edilen konsantriklik, düzlük ve tedavi.
3İstenmeyen bükme kuvvetlerini en aza indirmek için stresten kurtulmuş.
Yüksek Performanslı İpekleme
1Hızlı yapım ve kırma için yumru, kaba iplikler.
2%30'dan %35'e kadar yük verimliliği standart sondaj yüklerini destekler.
3Düzgün çalıştırma ve kalıcı dayanıklılık için tasarlanmış.
Duvar içi ısı işleme
1İşlenmemiş çelikten %140 daha fazla dayanıklılık sağlar.
2Tedavi edilen kutu ve iğne iplikleri operasyonel ömrü uzatır.
3Daha derin sondaj için germe ve verim gücünü arttırır.
En iyi Ortak Tasarım
1Çift omuzlu eklemler sıvı kaybını en aza indirir.
2Dahili çubuk ağırlığı doğru gerilim dağılımını sağlar.
3Genel matkap ipleri istikrarını ve performansını arttırır.
Borma çubuklarının metrik uzunluğu
| Boyut |
Uzunluk (m) |
OD (mm) |
Kimlik (mm) |
Ağırlık (kg) |
İLGİLİ PITCH (mm) |
PIN uzunluğu (mm) |
İçeriği (1/100m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| Merkezi |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| Merkezi |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Çubuk Paketi Ayrıntıları
| Boyut |
Uzunluk (m) |
# Her paket için çubuk |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
Wt./Bundle (mm) |
Paketler/Konteyner (40ft HC) |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| Merkezi |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| Merkezi |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
SPECIFIKASYONLAR DATA
| SPECS |
BQ |
NQ |
Merkezi |
PQ |
| Aşırı doz |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| Kimlik (Kutu Omuzu) |
46.00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Duvar kalınlığı |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Çubuk/Dürüntü Çaprazlığı |
0.40 l/m |
0.68 l/m |
1.05 l/m |
1.54 l/m |
| Önerilen Maksimum Derinlik |
1500 m |
2000m |
1500 m |
1500 m |
| Tavsiye edilen maksimum geri çekim |
112 kN |
140 kN |
326 kN |
352 kN |
| Önerilen maksimum sondaj tork |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Min Üretim Gücü (toplu) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Min Çekim Gücü (birleştirme) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Çökme Basıncı |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Bölge başına maksimum konteyner ağırlığı
| Hedef |
20' Standart |
40' Standart |
| Arnavutluk, Tirana |
21 700 |
24 204 |
| Avustralya, Melbourne, Freemantle |
16 000 |
19 400 |
| Brezilya, Santos |
22 000 |
23 000 |
| Kolombiya, Cartagena |
22 000 |
23 000 |
| Şili, Santiago, San Antonio |
22 000 |
23 000 |
| Dominik Cumhuriyeti, Rio Haina |
21 700 |
23 000 |
| Finlandiya, Helsinki |
21 700 |
24 404 |
| Almanya, Nürnburg |
21 700 |
24 404 |
| Guatemala, Guatemala Şehri |
18 800 |
20 000 |
| Hollanda |
21 700 |
24 404 |
| Norveç, Oslo |
21 700 |
24 404 |
| Pakistan, Karaçi |
21 700 |
24 404 |
| Peru, Callao |
22 000 |
24 404 |
| Rusya, St. Petersburg, Moskova |
21 700 |
24 404 |
| Güney Afrika, Cape Town |
21 500 |
24 404 |
| İsveç, Helsingborg |
21 700 |
24 404 |
| Türkiye, İzmir, İstanbul |
21 500 |
24 404 |
| İngiltere, Rowley Regis |
21 700 |
24 404 |
| Ukrayna, Odessa |
21 700 |
24 404 |
Uyumluluk Bildirgesi
Matkaplarınızın en iyi performansı ve uzun ömürlülüğünü sağlamak için, ROSCHEN her matkap ipliğinde sadece ROSCHEN üretimi matkapları kullanmanızı önerir.Diğer üreticilerin çubukları malzeme açısından benzer görünebilir., iplik tasarımı veya üretim süreci, boyut ve toleranslarda değişiklikler uyumluluğu etkileyebilir ve performansın azalmasına veya erken aşınmaya yol açabilir.
